【傷検査】傷検査事例(1)

事例(5) 水道配管接合部欠陥 画像処理による傷(キズ)検査

お客様の相談内容

水道配管部品のパイプ接合部に欠けがないか欠陥 画像処理による傷(キズ)検査を行いたい。

ワーク形状(検査対象)

ワーク形状(検査対象)

提案内容

主な使用画像処理機器
1) カメラ ・・・ 33万画素エリア カメラ
2) レンズ ・・・ 側視型ボアコープ
3) 照明 ・・・ ハロゲン光源

画像処理機器設定

1) 画像処理機器配置

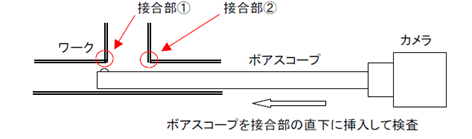

ボアスコープを接合部の直下に挿入して検査
2) ワーク姿勢
ワーク姿勢 ワークを半回転させ接合部に沿って画像を9 枚入力入力位置を順に1〜9(中央が5)と番号付け

画像処理結果イメージ

検査位置 入力画像 処理画像 欠陥寸法
(1)-5 (1) 0.14mm
×
0.02mm
(2)-8 (1) 0.27mm
×
0.04mm
(2) 0.19mm
×
0.02mm

成果

支給されたサンプルの指定された欠陥の抽出は画像処理で可能であり、加えて指定された箇所以外においての欠けと思われる欠陥の抽出も画像処理で可能であった。
(なお、安定した抽出性能を確立するためには、限度見本および追加サンプルによるテストが必要である。)
